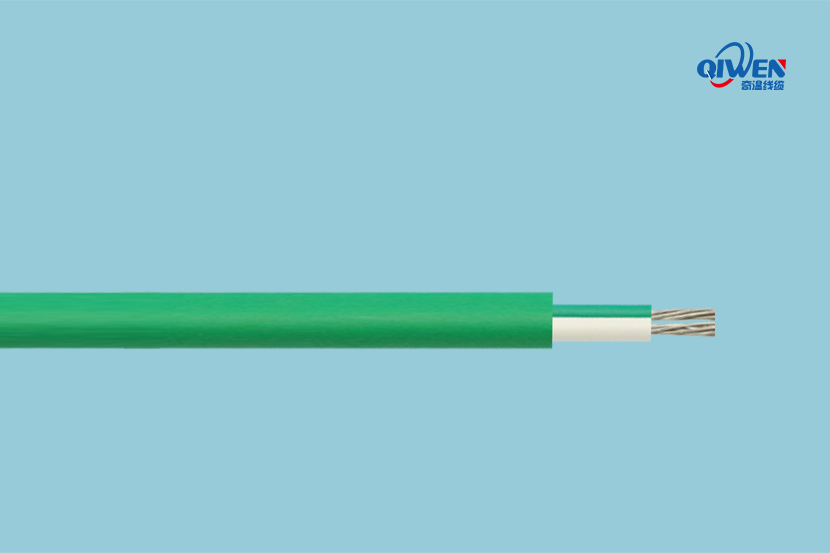

热电偶补偿导线(105℃)

产品型号:补偿导线(可选屏蔽)


执行标准:GB/T4989-94

产品特性:
产品特性:
1、额定电压:无要求
2、工作温度:-25~+1000℃(导体工作温度)
3、导 体:实芯或绞合各类合金丝
4、绝 缘:PVC材料(105℃)
5、护 套:PVC材料(105℃)
6、屏 蔽:镀锡铜丝或镀锌钢丝或铝塑复合带
7、颜 色:红/黄/兰/白/黑/灰/棕等

特点/用途: 热电偶用补偿导线它是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。分为延长型和补偿型两种。 交货要求: 按双方合同协议商定,允许不小于10米的短段交货。其数量应不超过交货总长度的10%。 型号、名称及配用热电偶:

规格结构及技术参数:

型号

名称

配用热电偶

热电偶分度号

产品型号含义

SC或RC

-铜镍0.6补偿型导线

-铑10-铂热电偶,

-铑13-铂热电偶

S或R

S表示热电特性允差为精密级补偿导线;

P表示有屏蔽层的补偿导线;

G表示一般用补偿导线;

V 聚氯乙烯材料 H表示耐热用补偿导线;

F聚四氟乙烯材料;

R 表示多股补偿导线;

B无碱玻璃丝材料

KCA

-铜镍22补偿型导线

镍铬-镍硅热电偶

K

KCB

-铜镍40补偿型导线

KX

镍铬14-镍硅延长型导线

NC

铁-铜镍18补偿型导线

镍铬硅-镍硅热电偶

N

NX

镍铬14-镍硅延长型导线

EX

镍铬10-铜镍45延长型导线

镍铬-铜镍热电偶

E

JX

-铜镍45延长型导线

-铜镍热电偶

J

TX

-铜镍45延长型导线

-康铜热电偶

T
