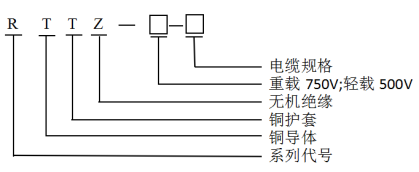

例1：RTTZ－500－4×35

表示：4芯轻载，4根35mm²截面的柔性防火电缆。

例2：RTTZ－750－3×150+1×75

表示：3+1芯重载，3根150mm²加1根75mm²截面的柔性防火电缆。

3.柔性矿物绝缘电缆的耐火特性

1.按GB12666.6
A类在火焰温度950℃中燃烧，相间及相与外护套之间施3~750v电压，历时90min绝缘不损坏。
B类在火焰温度750-800℃中燃烧相间及相与护套之间施加750v电压，历时90min绝缘不损坏。
2.按英国BS6378标准，柔性防火电缆能满足以下要求：
A级650℃ 3h
B级750℃ 3h
C级950℃ 3h
S级950℃ 20min
绝缘不损坏。

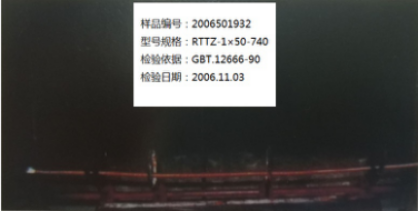

耐火特性试验前/后

4.柔性矿物绝缘电缆的优点

1.防火性能优异，耐火等级不仅满足国标GB12666.6A类950℃，90min，还可满足英国BS6387-1994中规定的A级650℃ 3h；B级750℃ 3h；C级950℃ 3h要求；同时，在燃烧中还能耐受水喷与机械撞击；
2.连续长度长，不管是单芯，还是多芯电缆，其长度能满足供电长度需要，根限长度可达1000m；
3.截面大,单芯电缆截面可达1000mm²，多芯电缆截面可达240mm²;
4.具有柔性，电缆可以盘在电缆盘上，其弯曲半径≤20D,(D为电缆外径）
5.燃烧时无烟无毒，绝缘采用无机材料(不燃烧体)燃烧时不会产生任何有害气体，更不会发生2次污染，称得上是环保绿色产品；
6.过载能力大，电缆不仅载流量大，而且具有较大的过载能力。根据布线要示，通常电缆表面温度≤70℃，若布线不可触摸，也不与可燃建筑材料相接触时，电缆护套温度可提高到105℃。过载时防火电缆长期工作温度可达250℃；
7.耐腐蚀，有机绝缘耐火电缆有时需穿塑料管或铁管，塑料管易老化变脆，铁管易锈蚀，防火电缆有铜护套不须穿管，铜护套耐腐蚀性好；
8.无电磁干扰，防火电缆与信息、控制等线在同一竖井中敷设时，在铜护套的屏蔽下，不会对信号、控制电线电缆传输的信息产生干扰；
9.安全性好，防火电缆能在火焰中正常供电，起动灭火设备，减少火灾损失，对人身安全也特别可靠，大大提高了接地保护灵敏度与可靠性；
10.使用寿命长，无机绝缘材料耐温高，且不易老化，他的寿命比有机绝缘电缆高许多倍，在正常工作状态下，其寿命可以与建筑物等同；
11.柔性防火电缆的运输和安装包括安装配件近似于普通电缆，较简单；
12.经济性好，柔性防火电缆由于制作工艺先进，安装简单，在同等条件下其综合费用比矿物绝缘电缆的费用明显降低。

5、柔性矿物绝缘电缆的电气特性

1.额定电压:0.6/1kV；
2.额定工作电压:轻载500V，重载750V；
3.额定电流:单芯25A-1800A，多芯16A-500A；
4.绝缘电阻:绝缘电阻≥1000MΩ · km。电缆长度小于100mm，则绝缘电阻≥10000MΩ；
5.工频耐压:500V等级电缆和750V等级电缆分别施加2000V和2500V电压在相与相，相与铜护套之间，历时15min，不应发生击穿。

6.柔性矿物绝缘电缆的规格及其参数（见表1-表9）

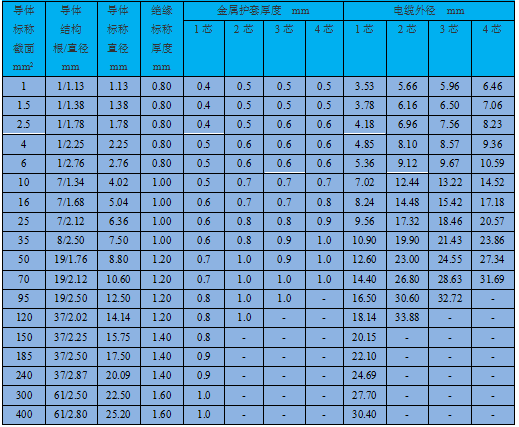

表1：电缆结构尺寸

7.柔性矿物绝缘电缆的应用范围

1)各类建筑物中的消防设备供电，防火电梯等供电
2)重要建筑或人员密集的建筑物中设备及照明系统供电
3)环境温度较高的场所，如钢铁厂、冶炼厂、玻璃厂等设备供电
4)易燃易爆的重要场合，例石油化工、煤矿等设备的供电
5)需要特别清洁卫生的场所，如：医院、食品厂等供电设备
6)重要的军工、国防、航天、卫星基地设备的供电
7)电厂、核电站重要设备的供电
