RTTZ（XTTW）皱纹铜护套柔性矿物绝缘防火电缆
1.皱纹铜护套柔性矿物绝缘防火电缆的结构
1.电缆导体；有多股铜线绞合而成，具有良好的弯曲特性。
2.绝缘层：采用耐高温，不燃烧的无机绝缘材质。
3.铜护套：铜质材料，经特殊加工有良好的弯曲特性，并作为PE线。
4.外护层：采用低烟无毒的塑性材质，具有良好的防腐蚀特性。

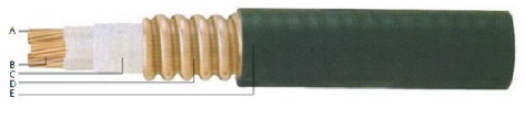

A:绞合铜导体 B:无机绝缘层材料 C:无机纤维填充料 D:铜护套
A:绞合铜导体 B:无机绝缘层材料 C:无机纤维填充料 D:铜护套
E:外护套（可选，如用聚氯乙烯防腐材料，则型号为RTTVZ（YTTWV），如用硅橡胶防腐材料，则型号为RTTGZ（YTTWG），如低烟无卤聚烯烃外护套，则型号为DW-RTTYZ（DW-YTTWZ））
2.皱纹铜护套柔性矿物绝缘防火电缆型号
例1：RTTQ（YTTWQ）－450V/750V－4×35
表示：4芯轻载，4根35mm2截面的柔性防火电缆。
例2：RTTZ（YTTW）－0.6/1KV－3×95+1×50
表示：3+1芯重载，3根95mm2加1根50mm2截面的柔性防火电缆
3.皱纹铜护套柔性矿物绝缘防火电缆的耐火特性
1.按GB/T12666.6
A类. 在火焰温度950℃±50℃中燃烧，相间及相与外护套之间施加电压，历时180min绝缘不损坏。
B类. 在火焰温度750℃±50℃中燃烧，相间及相与外护套之间施加电压，历时180min绝缘不损坏。
2.按英国BS6387标准，柔性防火电缆能满足以下要求：
A级.650℃±40℃ 3h
B级.750℃±40℃ 3h
C级.950℃±40℃ 3h
S级.950℃±40℃ 180min
绝缘不损坏。

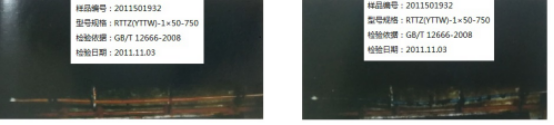

耐火特性试验前/后

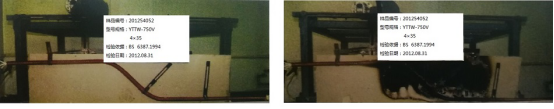

耐火耐冲击（950±40℃）线路完整性试验前/后
4.皱纹铜护套柔性矿物绝缘防火电缆的优点
1. 防火性能优异，耐火等级不仅满足国标GB/T12666.6A类950℃±50℃，90min，还可满足英国BS6387-1994中规定的A级650℃ 3h；B级750℃3h；C级950℃ 3h要求；同时，在燃烧中还能耐受水喷与机械撞击；
2. 连续长度长，不管是单芯，还是多芯电缆，其长度能满足供电长度需要，极限长度可达2000多米；
3. 截面大，单芯电缆截面可达630mm2，多芯电缆截面可达120mm2；
4. 具有柔性，电缆可以盘在电缆盘上，其弯曲半径≤20D，（D为电缆外径）；
5. 燃烧时无烟无毒，绝缘采用无机材料（不燃烧体），燃烧时不会产生任何有害气体，更不会发生二次污染，称得上是环保绿色产品；
6. 过载能力大，电缆不仅载流量大，而且具有较大的过载能力。根据布线要求，通常电缆表面温度≤90℃，若布线不可触摸，也不与可燃 建筑材料相接触时，电缆护套温度可提高到150℃。过载时防火电缆长期工作温度可达250℃；
7. 耐腐蚀，有机绝缘耐火电缆有时需穿塑料管或铁管，塑料管易老化变脆，铁管易锈蚀，防火电缆有铜护套不须穿管，铜护套耐腐蚀性好；
8. 无电磁干扰，防火电缆与信息、控制等线在同一竖井中敷设时，在铜护套的屏蔽下，不会对信号、控制电线电缆传输的信息产生干扰；
9. 安全性好，防火电缆能在火焰中正常供电，起动灭火设备，减少火灾损失，对人身安全也特别可靠，大大提高了接地保护灵敏度与可靠性；
10. 使用寿命长，无机绝缘材料耐温高，且不易老化，他的寿命比有机绝缘电缆高许多倍，在正常工作状态下，其寿命可以与建筑物等同；
11.柔性防火电缆的运输和安装包括安装配件近似于普通电缆，较简单；
12. 经济性好，柔性防火电缆由于制作工艺先进，安装简单，在同等条件下其综合费用比氧化镁矿物绝缘电缆的费用明显降低。
5.YTTW皱纹铜护套柔性矿物绝缘防火电缆的电气特性
1. 额定电压：0.6/1KV；
2. 额定电流：单芯25A-1250A，多芯16A-314A；
3. 绝缘电阻：绝缘电阻≥100MΩ·km。电缆长度小于100m，则绝缘电阻≥1000MΩ；
4. 工频耐压：相与相，相与铜护套之间，3500V，历时15min，不应发生击穿。

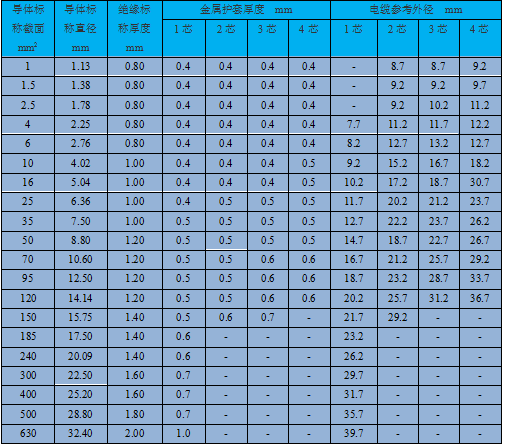

6.皱纹铜护套柔性矿物绝缘电缆的规格及其参数
7.皱纹铜护套柔性矿物绝缘防火电缆的应用范围
1)各类建筑物中的消防设备供电，防火电梯等供电
2)重要建筑或人员密集的建筑物中设备及照明系统供电
3)环境温度较高的场所，如钢铁厂、冶炼厂、玻璃厂等设备供电
4)易燃易爆的重要场合，例石油化工、煤矿等设备的供电
5)需要特别清洁卫生的场所，如：医院、食品厂等供电设备
6)重要的军工、国防、航天、卫星基地设备的供电
7)电厂、核电站重要设备的供电
